Wyświetlacz wagowy 7-segmentowy LED WWL-057M7/5/ST32-7
Dostępność: Dostępny
Czas wysyłki: 48 godzin
Koszt wysyłki: od 31,37 zł
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: Gwarancja 24 miesiące
Produkt posiada certyfikat CE.
- Opis produktu
- Obsługiwane terminale
- Podłączenie wyświetlacza
- Tryby pracy
- Recenzje produktu (0)

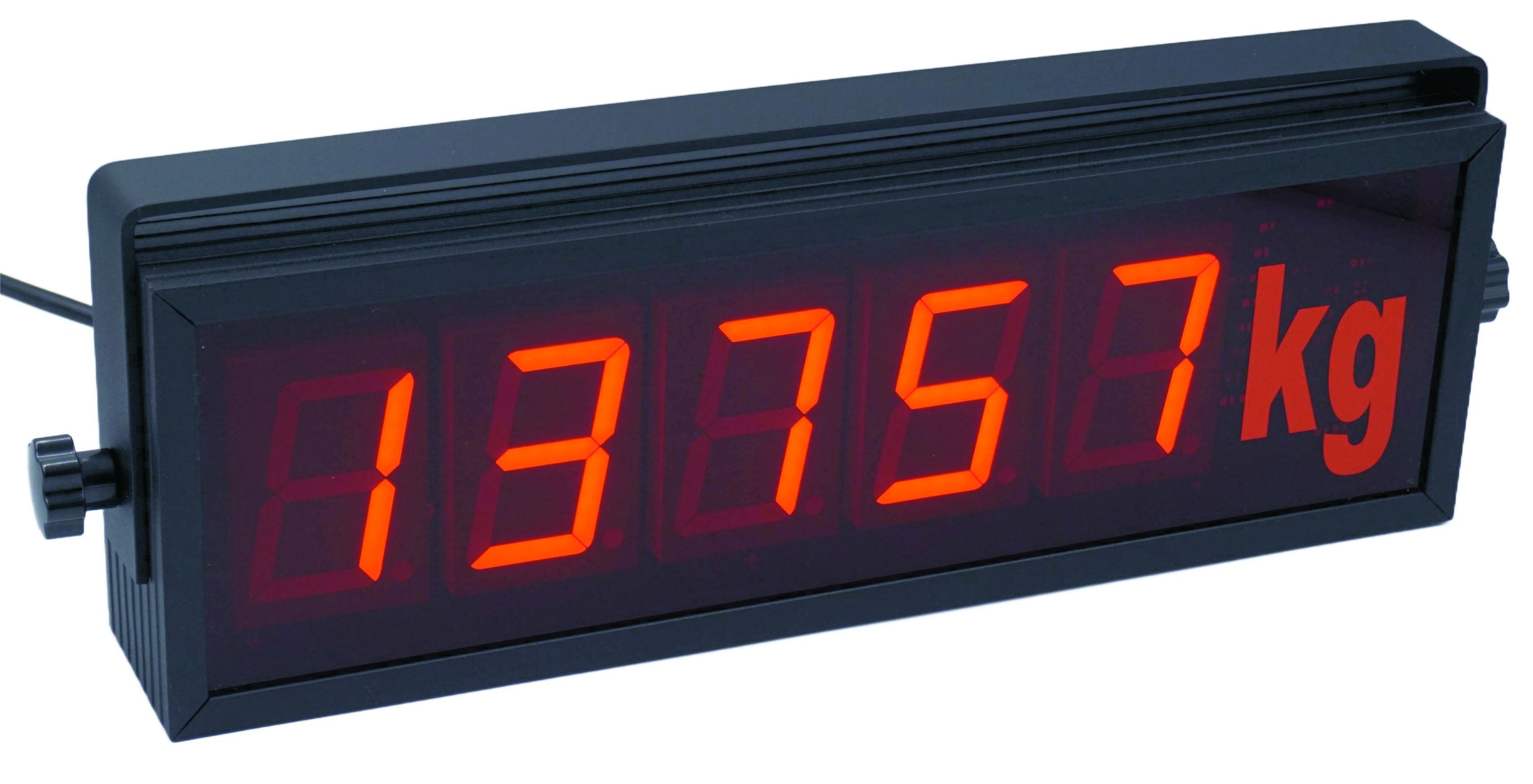

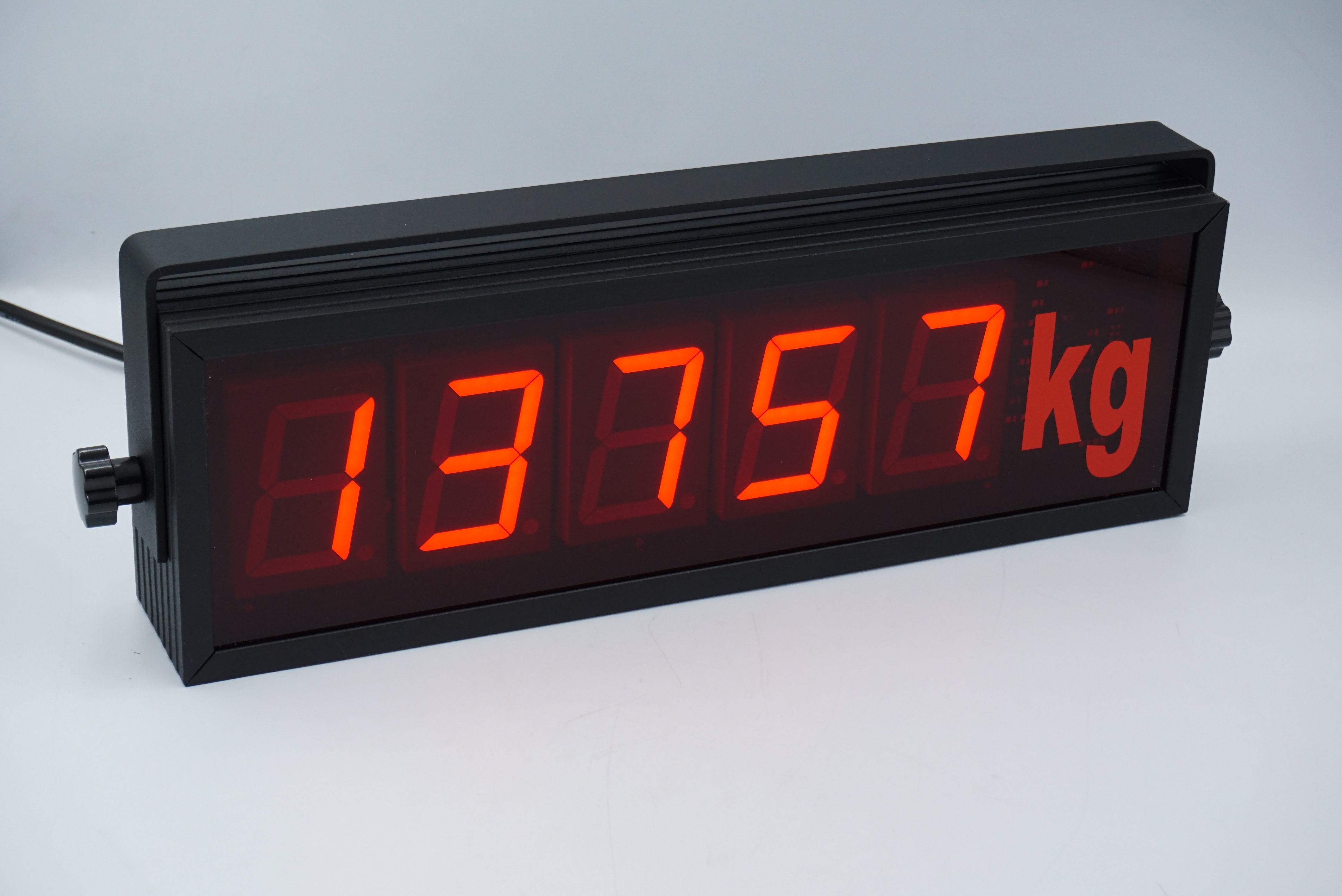

Wyświetlacz WWL-057
Wyświetlacze wagowe typu WWL produkcji UK-SYSTEM przystosowane są do współpracy z większością terminali wagowych obecnych na rynku. Urządzenia służą do wyświetlania wyniku pomiaru masy dokonanego przez terminal wagowy. Wyświetlacz może być podłączony do terminala wagowego za pomocą jednego z poniższych standardów komunikacji.- RS232
- RS485
- Pętla prądowa
- Pętla napięciowa
Tryb cyfrowy - RS232 / RS485 (wyposażanie standardowe)
Przy podłączeniu wyświetlacza za pomocą magistrali cyfrowej możliwe jest automatyczne odczytywanie danych z kompatybilnych terminali wagowych. Listę wspieranych modeli znajdziesz w zakładce "Obsługiwane terminale".Tryb analogowy - pętla prądowa / napięciowa (opcjonalne wykonanie)
W przypadku pracy z sygnałem analogowym wymagana jest kalibracja wyświetlacza, aby dopasować jego wskazania do konkretnego systemu wagowego.- Kalibrację przeprowadza użytkownik lub instalator po podłączeniu urządzenia do systemu ważącego
- Szczegółowa instrukcja znajduje się w instrukcji obsługi wyświetlacza, rozdział "Kalibracja wejść analogowych"
Dane techniczne wyświetlacz WWL-057
| Napięcie zasilania | 12V DC |
| Średni pobór mocy | 6W |
| Element wykonawczy | Cyfra LED |
| Kolor świecenia | Czerwony |
| Ilość cyfr | 5 |
| Wysokość znaków [mm] | 57 |
| Przybliżona czytelność wskazań [m] | 25 |
| Sposób połączenia z terminalem wagowym | RS232, RS485 Pętla prądowa 0-20mA i 4-20mA opcjonalnie Pętla napięciowa 0-10V opcjonalnie |
|
Konfiguracja |
Z klawiatury lokalnej na sterowniku wyświetlacza lub za pomocą pilota serwisowego |
| Zakres temperatury pracy |
-25°C...70°C |
| Waga [kg] | 1,9 |
| Wymiary obudowy [mm] | 357 x 115 x 60 |
Konfiguracja fabryczna
Na życzenie klienta wyświetlacz może zostać wysłany z predefiniowanymi ustawieniami:- protokół komunikacji
- prędkość transmisji danych
- wybór magistrali (RS232 lub RS485)
Moduły opcjonalne - dodatkowe funkcje
Wyświetlacz może zostać wyposażony w dodatkowe moduły, które zwiększą jego funkcjonalność:✔️ wyświetlanie własnego tekstu podczas bezczynności
✔️ prezentacja daty i godziny
✔️ wyświetlanie temperatury zewnętrznej
✔️ miganie wyświetlacza po przekroczeniu ustalonej masy (wskaźnik limitu)
✔️ wyświetlanie powitalnego komunikatu po uruchomieniu (do 5 znaków)
✔️ moduł wejść analogowych (prądowy lub napięciowy)
Jak zamówić wersję z dodatkami?
Aby zamówić wyświetlacz z modułami dodatkowymi, prosimy o kontakt mailowy:📧 sklep@uk-system.pl
Strona WWW producenta:
https://uk-system.pl/Dane kontaktowe producenta:
UK-System, Serenady 5a, 92-603 Łódź, Polska, e-mail: sklep@uk-system.plProducenci i modele:
Uwaga: Poniższa lista nie uwzględnia wszystkich producentów i modeli terminali wagowych dostępnych na rynku. Jeśli urządzenia, którego szukasz nie ma na liście, nie oznacza to braku kompatybilności z wyświetlaczem. Skontaktuj się z nami w celu sprawdzenia kompatybilności - sklep@uk-system.plRHEWA:
8182alpha
82b plus
82e plus
82c plus
83Z
METTLER TOLEDO:
IND131IND246
IND331
SPIDER
HBM:
21072108
2110
2111
FAWAG:
P1P2
P3
KPZ:
RowSimple
PRECIAMOLEN:
Master A+Master D
SYSTEC:
FLINTECSPEC2
FT-12
Inne marki i modele:
CARDINALAXIS
RINSTRUM
INVENTIA
SOEHNLE
OHAUS
PIVOTEX
SPIDER
DINI ARGEO
SENSOCAR
SMART
MESOMATIC
RADWAG
VISHAY
SCHENCK
FLINTAB
NBC
CZNEWTON
LEON ENGINEERING
PRECISE
MODBUS
XK3119
XK3190
AIRPES
BILANCIAI
D2008
TLB
SIWAREX
Protokoły i standardy komunikacji:
ASCII – uniwersalny protokół wyszukujący znaki w formacie ASCII (dekoduje cyfry 0-9, kropkę, przecinek i znak minus)MODBUS
Wejścia analogowe:
ANALOG VOLTAGE – analogowe wejście napięciowe, zakres 0–10 V (rezystancja pomiarowa 17 kΩ)ANALOG CURRENT – analogowe wejście prądowe, zakres 0–20 mA (rezystancja pomiarowa 150 Ω)
Podłączenie wyświetlacza
Wyświetlacz jest standardowo wyposażony w czterożyłowy przewód, który służy zarówno do zasilania, jak i przesyłania danych. Poniżej znajduje się opis prawidłowego sposobu podłączenia wyświetlacza do terminala wagowego, uwzględniający różne rodzaje transmisji. Przed przystąpieniem do podłączania przewodów należy odłączyć urządzenia od zasilania. Przewody podłączamy w następujący sposób.
RS232
Zasilanie (te przewody należy podłączyć do zasilacza dołączonego do zestawu)
- Brązowy zasilanie 12V DC
- Biały GND zasilanie
Komunikacja RS232 (te przewody należy podłączyć do terminala wagowego)
- Zielony GND danych
- Żółty TxD
RS485
Zasilanie (te przewody należy podłączyć do zasilacza dołączonego do zestawu)
- Brązowy zasilanie 12V DC
- Biały GND zasilanie
Wyświetlacz jest standardowo wyposażony w czterożyłowy przewód, który służy zarówno do zasilania, jak i przesyłania danych. Poniżej znajduje się opis prawidłowego sposobu podłączenia wyświetlacza do terminala wagowego, uwzględniający różne rodzaje transmisji. Przed przystąpieniem do podłączania przewodów należy odłączyć urządzenia od zasilania. Przewody podłączamy w następujący sposób.
RS232
Zasilanie (te przewody należy podłączyć do zasilacza dołączonego do zestawu)
- Brązowy zasilanie 12V DC
- Biały GND zasilanie
- Zielony GND danych
- Żółty TxD
RS485
Zasilanie (te przewody należy podłączyć do zasilacza dołączonego do zestawu)
- Brązowy zasilanie 12V DC
- Biały GND zasilanie
Komunikacja RS485 (te przewody należy podłączyć do terminala wagowego)
- Zielony D-
- Żółty D+
- Zielony D-
- Żółty D+
